描述

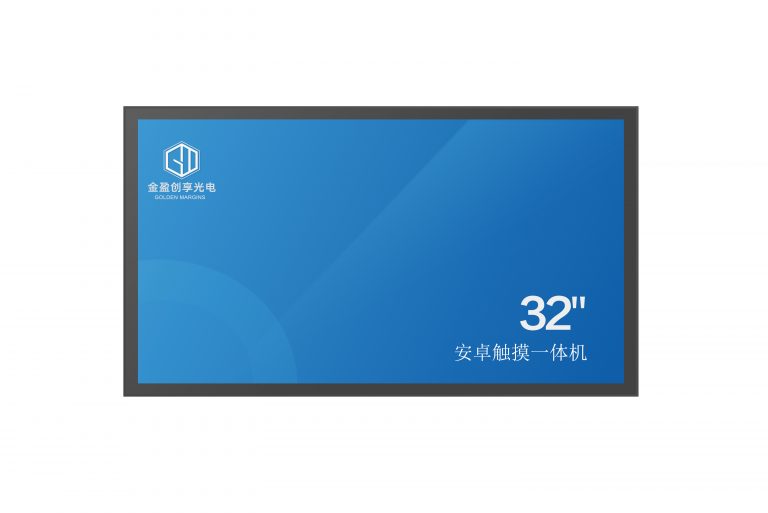

嵌入式触摸一体机

全系的安卓一机器均配备RK3288处理器,金属机身设计,坚固耐用,边框采用铝合金拉丝设计,提升质感的同时也增加牢固性。 采用全贴合工艺,以增加显示视觉效果、产品的可视角度角度、还可以防止灰尘和湿气。 触摸屏表面经过化学蚀刻AG表面处理,有效防止炫光。
全贴合技术
传统的贴合工艺是用双面胶把TP跟LCM贴合在一起,这样TP跟LCM中间就会存在空气,在使用过程中容易产生空气折射,显示模糊。(如右图无全贴合)在户外使用空气层中容易产生水雾。 经过全贴合之后,可以很好解决空气折射跟水雾这种情况。增强了透光的同时也让显示效果更加清晰。(如右图全贴合后)
PC系统
CPU |
Rk3288 |
芯片组 |
Cortex-A17 |
内存 |
2GB DDR3 |
储存 |
eMMC 8GB |
网络 |
10/100/1000M Base-T Gigabit Ethernet |
系统 |
Android 5.1 |
Wi-Fi |
2.4G Wi-Fi (WLAN 802.11b/g/n) |
显示界面 |
Single and double LVDS interface;EDP |
蓝牙 |
4.1 |
电池 |
3V battery (CR2032) |
显示特性
结构设计 |
开放式安装 |
液晶模组对角线 |
31.5″, 80cm
|
液晶面板 |
LCD, Anti-glare coating |
原始分辨率 |
3840*2160
|
长宽比 |
16:9 |
亮度 |
350 cd/m |
LED寿命 |
30,000小时 |
对比度(屏幕中央) |
3000:1 |
可视面积W x H |
697.4(W)x 391.8(H)
|
响应时间 |
18ms |
可视角度 |
horizontal/vertical: 178°/178°, right/left: 89°/89°, up/down: 89°/89° |
支持颜色 |
16.7M colors |
触摸
触控技术 |
投射电容 |
接触点 |
10 |
触控精度 |
±2mm |
表面处理 |
防眩光(化学蚀刻) |
触摸屏连接方式 |
USB |
支持的操作系统 |
win7 、win10、 Linux 、android |
触摸屏盖板厚度 |
3mm |
触摸方案 |
禾瑞亚 |
机械
无风扇设计 |
yes |
MTBF |
50,000 Hour |
平均无故障时间 |
yes |
工作温度 |
0°C – 50°C |
储存温度 |
– 20°C – 60°C |
能源管理
供电单元 |
适配器供电 |
电源 |
DC 12V |
消耗功率 |
60W |
额定输出电流 |
5A |
安装方式
VESA |
100mm*100mm Mounted at side |
外部接口
DC-In |
×1 |
HDMI |
×1 |
USB |
×2 |
Headphone and microphone combo 3.5mm |
x1 |
Sim card |
x1 |
TF card |
x1 |
Wi-Fi |
2.4G Wi-Fi (WLAN 802.11b/g/n) |
Com |
×2 |
内部接口
DC IN |
×1 |
USB |
×4 |
Serial |
×1 |
Speaker |
×1 |
IR&LED |
×1 |
Power Keyer |
×1 |
DEBG |
×1 |
LDVS |
×1 |
UART TTL |
×1 |
KEY |
×1 |
12C Control |
×1 |
GPIO |
×1 |
BL Control |
×1 |
EDP |
×1 |
SPK |
×1 |
MIC |
×1 |
PCI_E |
×1 |
尺寸/重量
产品尺寸 W x H x D |
752 x 457 x 50mm |
包装盒尺寸 W x H x D |
800 x 520 x 85mm |
重量(不含包装盒) |
13kg |
重量(带盒) |
15kg |
原产地 |
China |
